Descripción general

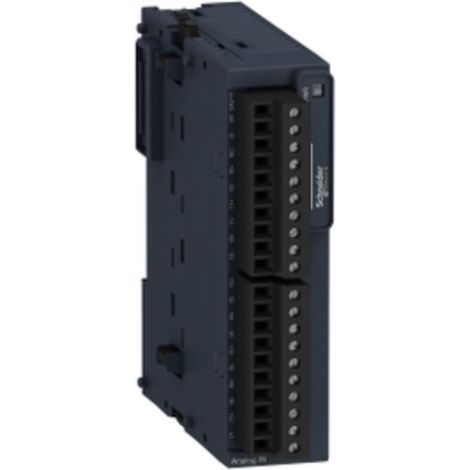

El módulo de entradas analógicas TM3 de Telemecanique es un dispositivo diseñado para la adquisición de señales analógicas en aplicaciones industriales. Este módulo cuenta con 8 entradas analógicas y es ideal para medir tanto tensión como corriente, ofreciendo una alta precisión y fiabilidad en su funcionamiento.Especificaciones técnicas
- Tensión nominal de alimentación: 24V DC
- Límites de la tensión de alimentación: 20,4...28,8V
- Número de entradas analógicas: 8
- Resolución de la entrada analógica: 12 bits - 11 bits + signo
- Impedancia de entrada: <= 50 Ohmios (corriente), >= 1 MOhmio (tensión)
- Tiempo de conversión: 1 ms + 1 ms por canal + 1 tiempo de ciclo del controlador
- Tiempo de muestreo: 1 ms
- Temperatura ambiente de funcionamiento: -10/+55 °C (horizontal), -10/+35 °C (vertical)
- Temperatura de almacenamiento: -25/+70 °C
- Humedad relativa: 10/95 %, sin condensación (funcionamiento), 10...95 %, sin condensación (almacenamiento)
- Grado de protección: IP20
- Dimensiones: Altura 90 mm, Profundidad 70 mm, Ancho 23,6 mm
- Peso: 0,11 kg
Compatibilidad y accesorios
- Soporte de montaje: Carril tipo sombrero TH35-15 y TH35-7.5 según IEC 60715
- Conexión eléctrica: 10 bloques de terminales de 1,5 mm² con tornillo extraíble
Instalación
- Instalación en carril DIN
- Requiere un kit de fijación para montaje en placa o panel
Uso
- Ideal para aplicaciones de control y monitoreo en entornos industriales
- Permite la medición de señales de tensión y corriente
Otra información
- Consumo de corriente: 40 mA a 5 V DC (a plena carga), 35 mA a 5 V DC (sin carga), 30 mA a 24 V DC (sin carga)
- Resistencia a transitorios rápidos: 1 kV según EN/IEC 61000-4-4
- Inmunidad a las microinterrupciones: 10 ms
- Resistencia a las vibraciones: 3,5 mm a 5...8,4 Hz, 3 gn a 8,4...150 Hz
- Resistencia a los golpes: 15 gn durante 11 ms
